Автоматический регулятор перепада давления со статическим балансировочным клапаном 3/4

Артикул VRGL18

В наличии > 100 комп

Размер G

9 997.70 ₽/комп
Автоматический регулятор перепада давления со статическим балансировочным клапаном 1

Артикул VRGL19

В наличии > 100 комп

Размер G

12 838.40 ₽/комп

Автоматический регулятор перепада давления предназначен для обеспечения заданного перепада давления при переменном расходе рабочей среды на двухтрубных системах водяного отопления и водоснабжения, которые оснащены термостатическими клапанами или коллекторами, управляющими несколькими зонами дома.

Регулятор дает возможность поддерживать необходимый перепад давления на участке от статического запорно-балансировочного клапана до точки подключения импульсной трубки, путем ограничения расхода рабочей среды (теплоносителя) на регулируемом участке (контуре).

Конструктивные особенности:

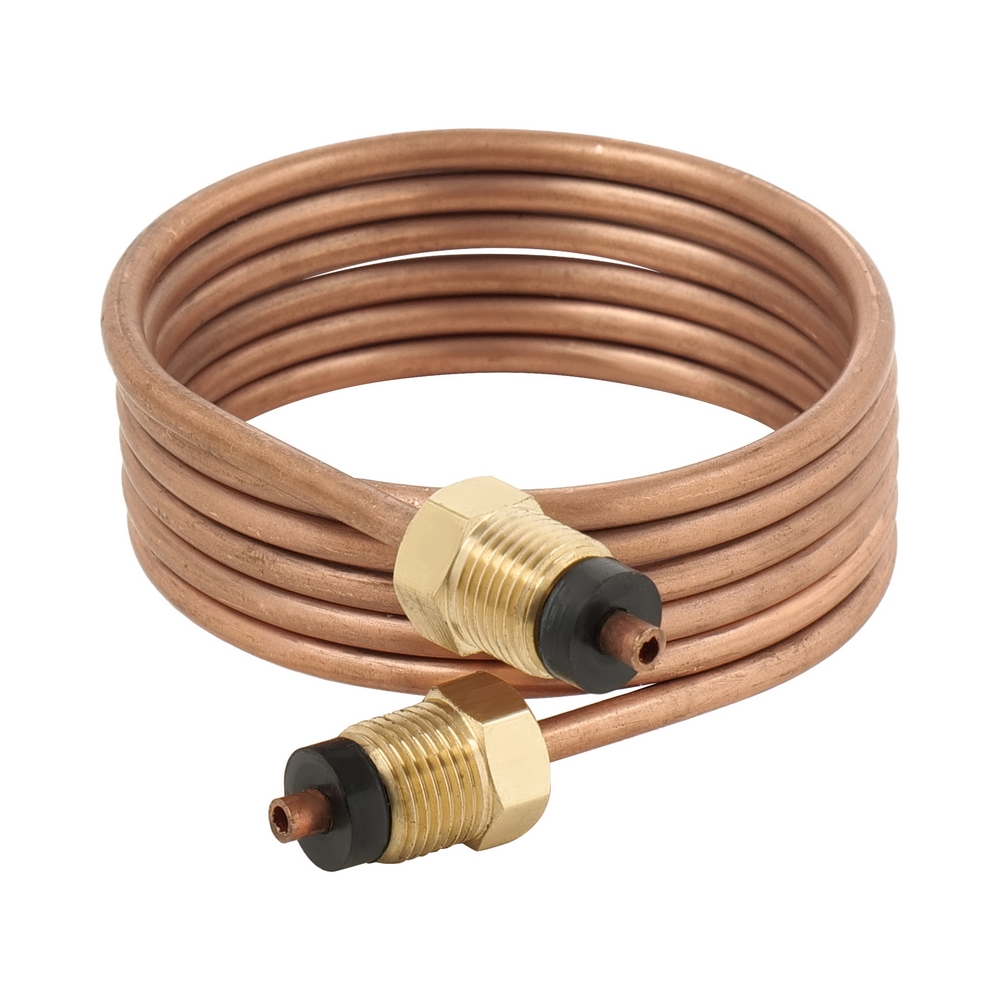

Комплект поставляется с медной капиллярной трубкой длиной 1м для подсоединения к статическому запорно-балансировочному клапану партнеру.
Вместо самоуплотняющихся пробок на клапан можно установить измерительные штуцеры (приобретаются отдельно), которые дают возможность присоединять к клапану электронный дифференциальный манометр для поверочного замера перепада давлений на клапане и расхода рабочей среды с точностью ± 5%.
Комплект может быть использован в качестве запорной арматуры для полного перекрытия трубопровода.

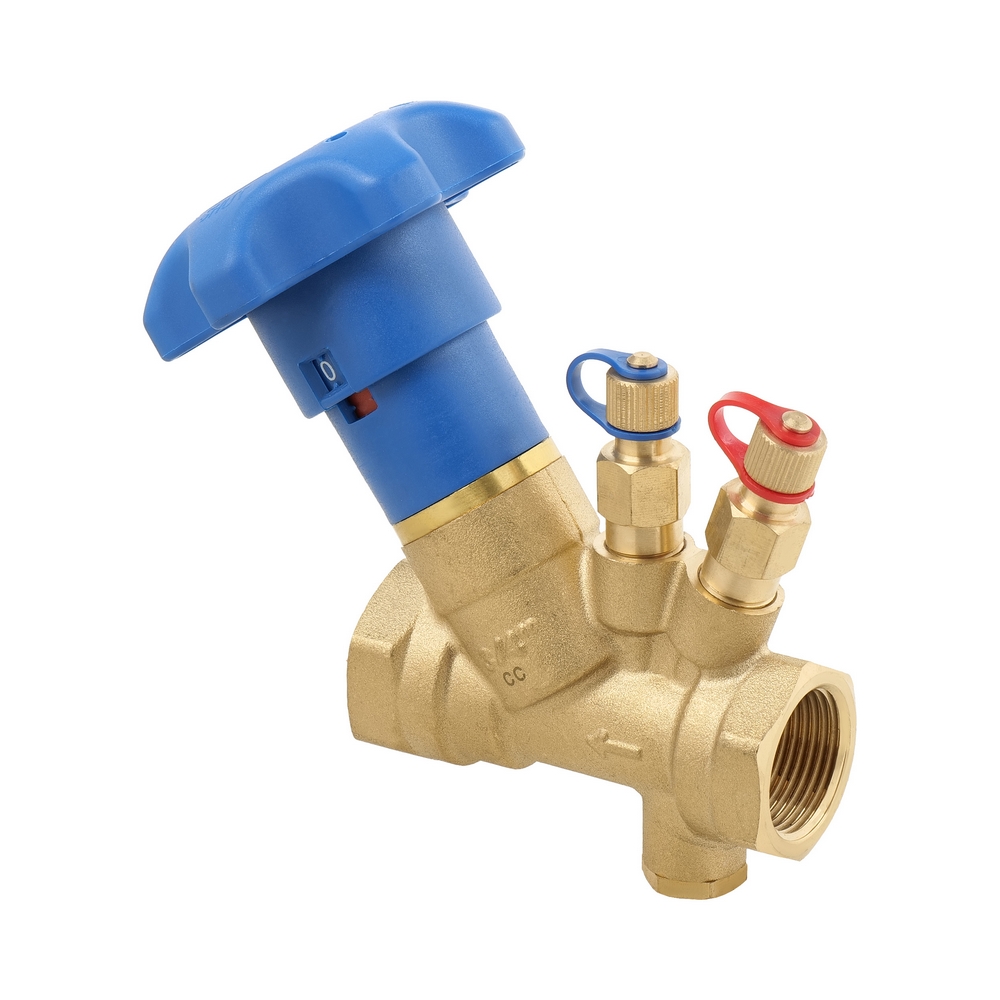

Гидравлический контур управляется двумя клапанами объединенными капиллярной трубкой: статическим балансировочным клапаном и регулятором перепада давления.

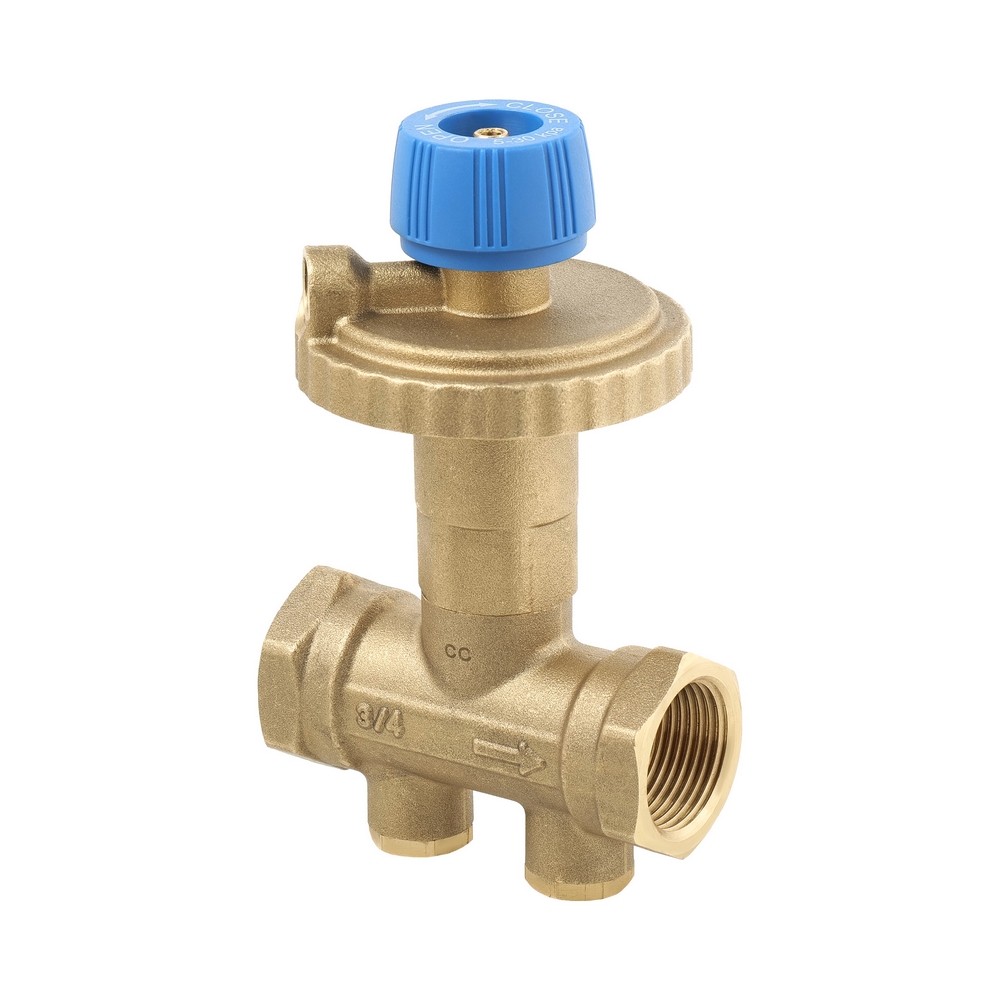

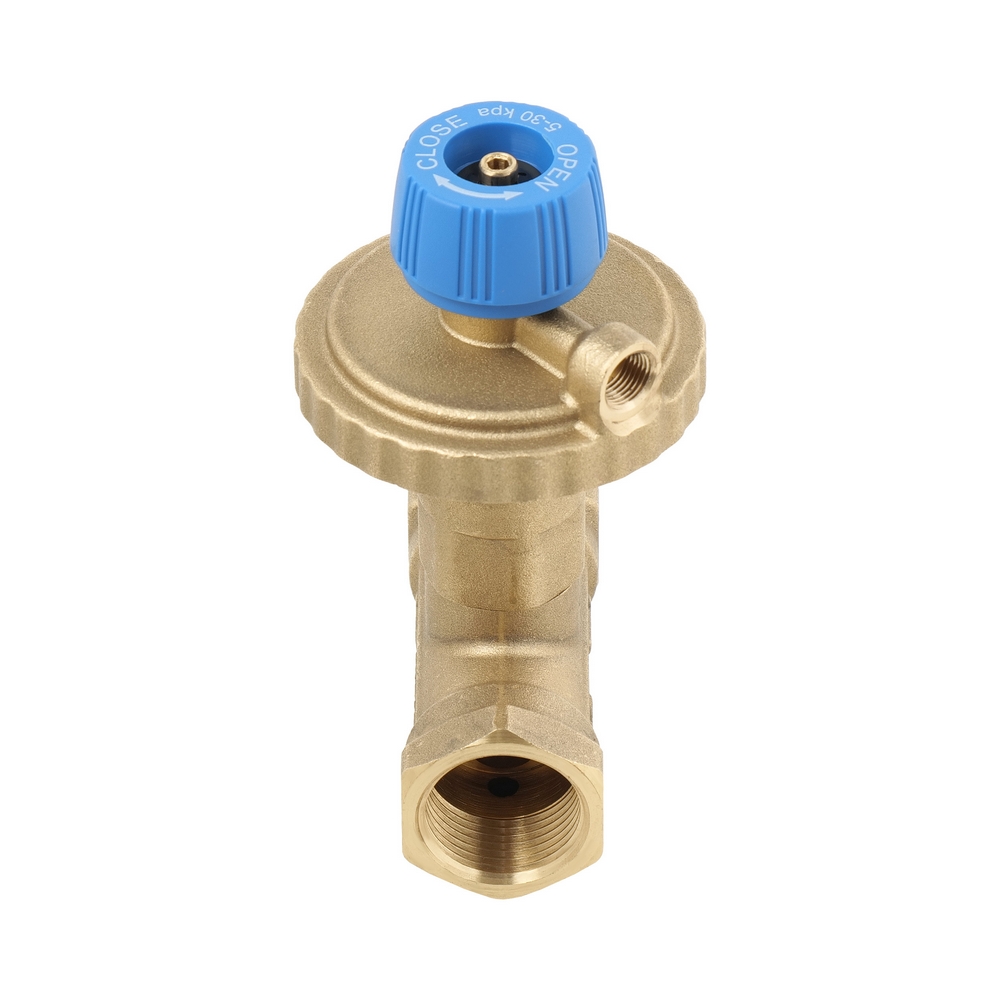

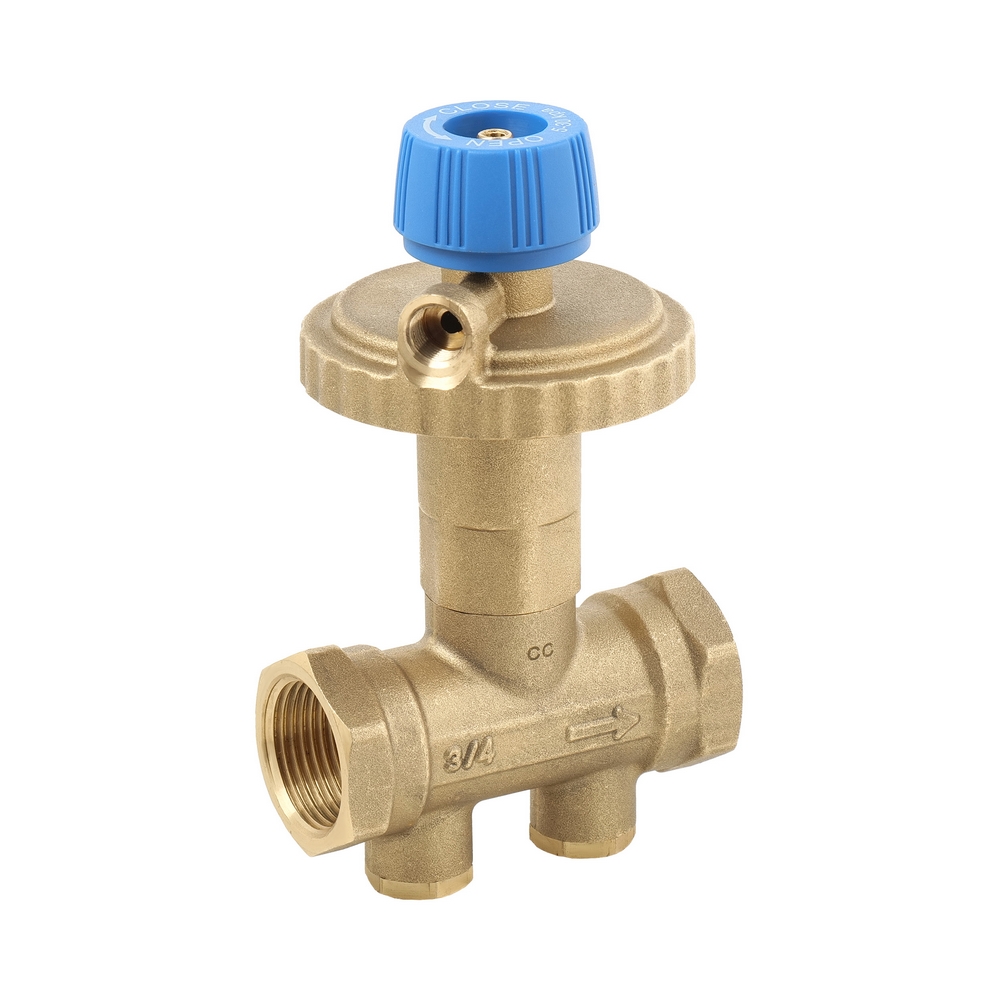

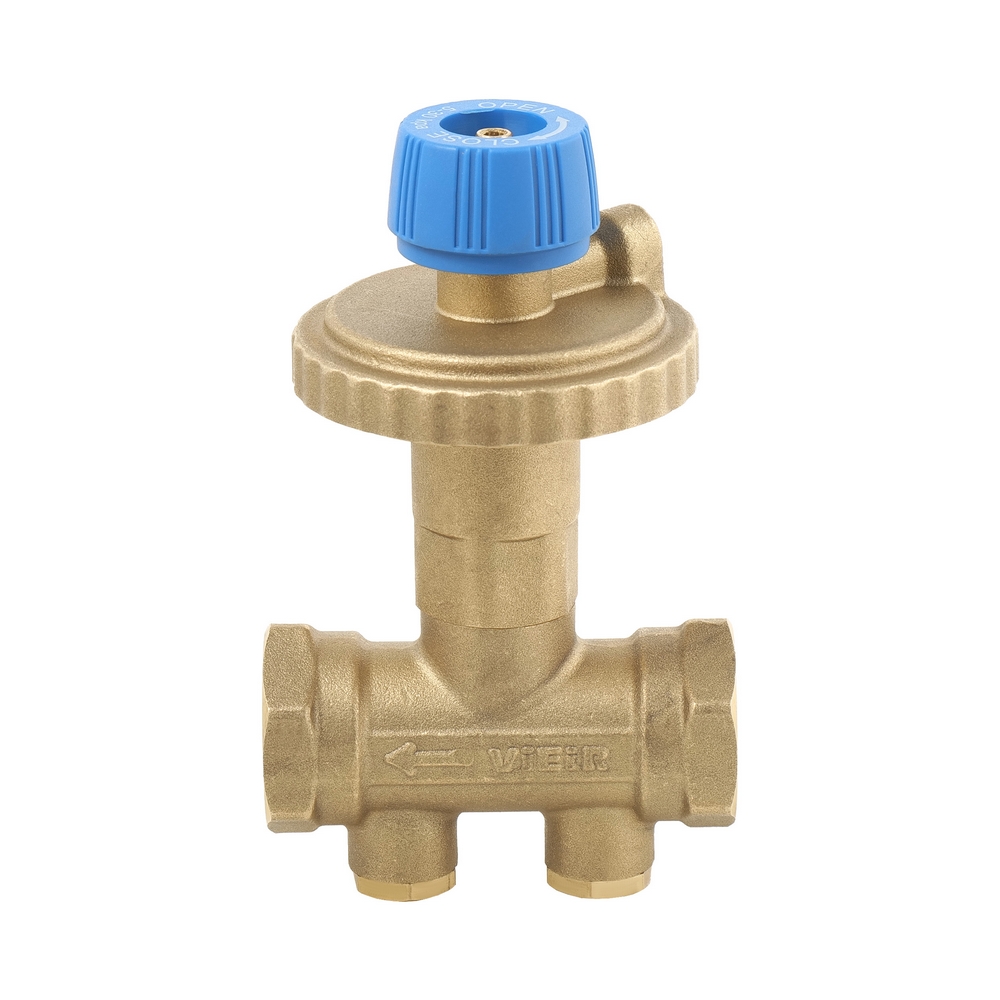

Мембрана находящаяся в регуляторе переда давления в результате действия двух противоположных сил: давление воды в обратной магистрали (А) и пружины (3), которые стремятся
открыть клапан снизу и давление воды в магистрали подачи (B) передаваемое по капиллярной трубке стремящееся закрыть клапан сверху попеременно активируют затвор (2) в зависимости от разницы давления в трубопроводе.

После настройки статического балансировочного клапана на проектное значение - регулятор перепедада давления в автоматическом режиме будет поддерживать постоянное проектное давление на обслуживаемом контуре.
